地下水解析は、トンネル掘削時の湧水対策や、地盤沈下・地すべりなどのリスク評価に不可欠な技術です。
当社では、3次元浸透流解析を用いて、広域かつ複雑な地質構造における地下水の流動を再現し、地下水位の変動や湧水量、周辺環境への影響を予測します。
本ページでは、「トンネル掘削による地下水影響解析」、「斜面の浸透流解析」の事例を通じて、地下水解析の適用例と検討のポイントをご紹介します。

トンネル掘削に伴う地下水解析（湧水影響評価）

トンネル掘削に伴う、坑内への地下水の流動を解析します。

留意点

• 掘削された面を浸出面に設定。覆工や遮水シートにより掘削面からの流出がない場合は不透水境界として設定。
• 自社開発ソフトウェアGeo-Graphia3では定常－非定常間での物性変更が可能。従って、非定常ステップで対象箇所を覆工コンクリートの透水係数に更新可（メッシュ変更は不可）。

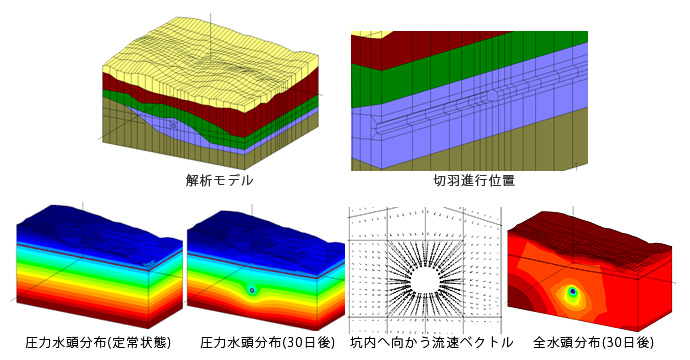

解析結果例

解析担当者メモ

地下水低下は、地盤沈下や農業用水・生活用水の枯渇に関係しています。
本解析では、トンネル掘削に伴う地下水低下や湧水量を評価することで、対策工の検討や坑内排水設備の設計・検討に活用できます。
また、解析結果からは注目節点の水頭の経時変化を数値出力することも可能です。

本解析では、自社開発の3次元地質モデリング・メッシュ生成ソフトウェア「Geo-Graphia3」を用いて地下水流動を再現しています。実務条件に応じたモデル化に対応可能です。

降雨浸透を考慮した斜面の地下水解析（地すべり評価）

降雨浸透による地下水流動系を解析し、地すべりとの関連について評価・検討します。

留意点

• 降雨量の単位は透水係数と同じ次元で設定。
• 水圧/流量などの経時変化値は3D-Flowの[グラフ作成]メニューより取得。

解析結果例

解析担当者メモ

降雨浸透に伴う地下水位の変動を解析することで、地すべり発生の可能性を評価します。
本事例では、すべり面付近において負圧状態から水圧が上昇する過程が再現され、降雨と地下水挙動の関係性が示されました。
また、流速分布の出力により、パイピング現象などのリスク検討にも応用可能です。

その他解析例

地下水解析に関するご相談（湧水対策、地下水位低下の評価、地すべり検討、揚水の影響評価など）にも対応しています。
以下に、当社で対応可能な主な地下水解析の例を示します。

• 広域地下水流動解析
• 止水材効果検討解析
• 揚水井効果検討解析（地下水位低下解析）
• トンネル内湧水影響検討解析
• 降雨浸透解析
• 掘削・切土面からの湧水量評価
• フィルダムにおける浸透流解析　　など
