地質モデリング

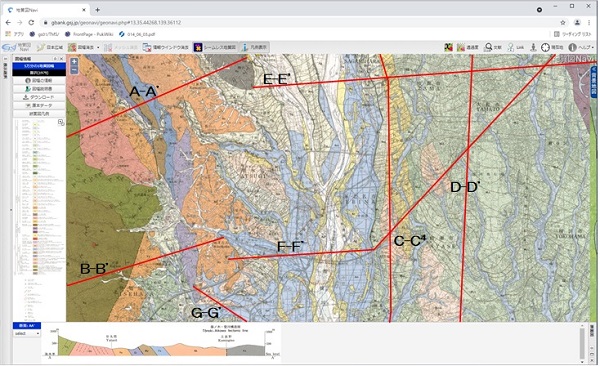

5万分の1の地質図幅では、地質平面図の他に地質断面図が掲載されています。よく見ると、図幅中にその断面位置を示す線も描かれています。今回使用している「藤沢」には、AA’－HH1H2までの８つの地質断面図があります。

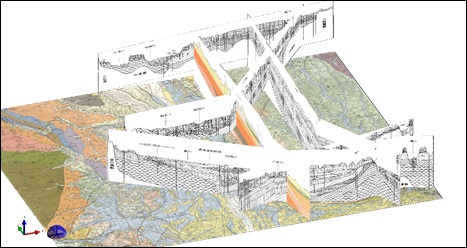

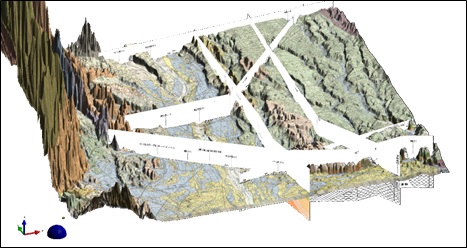

地質断面図を正しい位置に配置すれば、地質平面図と断面を同時に確認することができます。大まかな平面分布と地下構造をイメージする助けとなります。地形モデルを合わせて表示することで、断面図との違い（誤差）も見ることもできます。

Geo-Graphiaに断面図をインポートする方法は、次の通りです。

1. 断面図の画像を準備（jpg、pngなど)
   （地質図Naviに表示されているもの以外に、図幅説明書内に掲載されている場合もあります））
2. Geo-Graphiaにインポートした地質図幅の断面位置を示す線をトレースして、ポリラインを作成

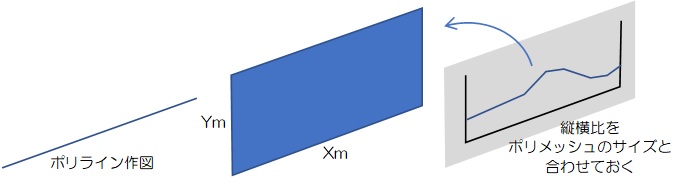

3. トレースしたポリラインを断面図の高さ分だけ押し出して、ポリメッシュ（面オブジェクト）を作成
4. ポリメッシュ（面オブジェクト）に、１で準備した断面図の画像を貼り付け

この作業で、材料のインポートが終わり、いよいよ地質モデルの構築作業に着手していきます。
